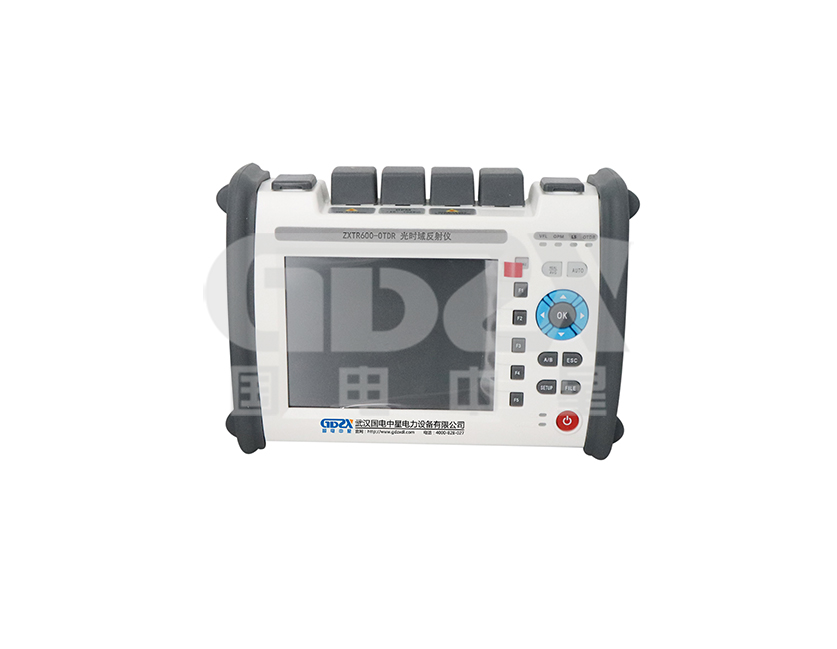

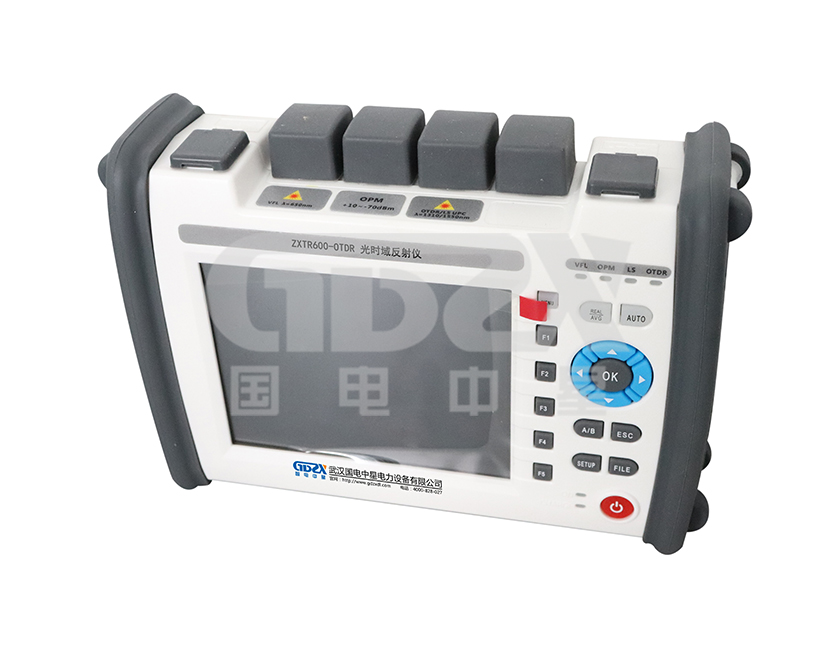

ZXTR600-OTDR光時域反射儀
參考標準：
●具有多功能技術、平臺化設計
●5.8英寸彩色顯示屏、按鍵/觸摸雙操作
●一鍵全自動操作模式、實時測試功能
說明書
操作視頻ZXTR600-OTDR光時域反射儀采用觸摸和按鍵雙重操作方式，針對FTTX網絡而設計的一款高性能多功能測試儀器。具有雙波長、三波長、四波長，以及單、多模一體等豐富的配置功能模塊可選配。
1. 具有多功能技術、平臺化設計；
2. 5.8英寸彩色顯示屏、按鍵/觸摸雙操作；
3. 一鍵全自動操作模式、實時測試功能；
4. 內置穩定光源功能 1310/1550nm；
5. 256k數據采樣點；
6. 線路帶光檢測與告警功能；
7. ≤0.8m超短事件盲區，測試光纖跳線輕松自如；
8. 萬能光輸出接頭，更換方便，可實現多種接口測試；
9. 8小時超長續航時間，適用于長時間野外施工應用；
10. 高度智能化的分析軟件可準確識別出故障的熔接點，連接器甚至宏彎曲；
動態范圍 | 32/30 dB 、35/33dB、42/40 dB |
測距準確度 | ±（1 m＋取樣間隔＋0.005％×距離）（不包括折射率置入誤差） |
最高測距分辨率 | 0.05m |
測試量程 | 0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km |
測試脈寬 | 5、10、30、100、275、500、1000、5000、10000、20000ns |
損耗閾值 | 0.01dB |
采樣點數 | 128k |
線性度 | 0.05dB/dB |
損耗分辨率 | 0.001dB |
波形存儲容量 | ≥1000幅 |
外部接口 | USB、Min-USB、RJ-45 |
光輸出接口 | FC/SC/ST（可更換） |
VFL | 650nm±10nm，≥5mW（典型） |
光功率計 | 波長范圍：1200nm ～ 1650nm、功率范圍：-50 ～ +26dBm |
穩定光源功能 | 1310/1550nm：-5dBm ，CW(270Hz,1K270Hz,2K270Hz) |
顯示屏 | 5.8英寸彩色TFT LCD觸摸屏 |
電池 | 7.4v/6300mAh 鋰電池組，支持最大連續12小時工作時間 |
電源 | 輸出:12V. 3A |
光功率計 | A型：-10dBm~-70dBm;B型：+26dBm~-50dBm |
光眼功能 | 方便定位 |
適用環境 | 工作溫度：-5 ～ +50℃，保存溫度：-20 ～ +70℃， 相對濕度： 0 ～ 95％ 無結露 |
尺寸 | 215mm*150mm*70mm |
重量（含電池） | <1.5kg |
語言 | 中文、其他語種（選件） |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
