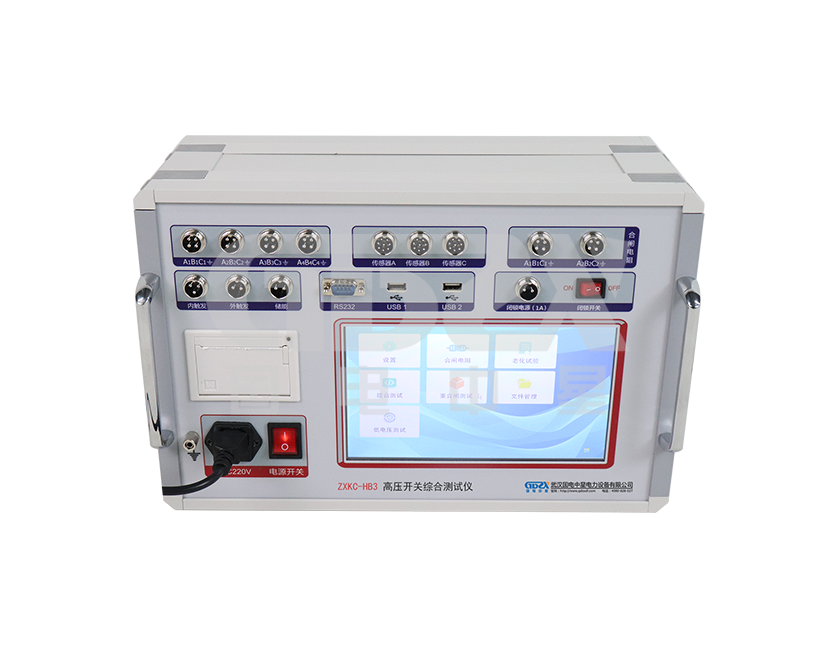

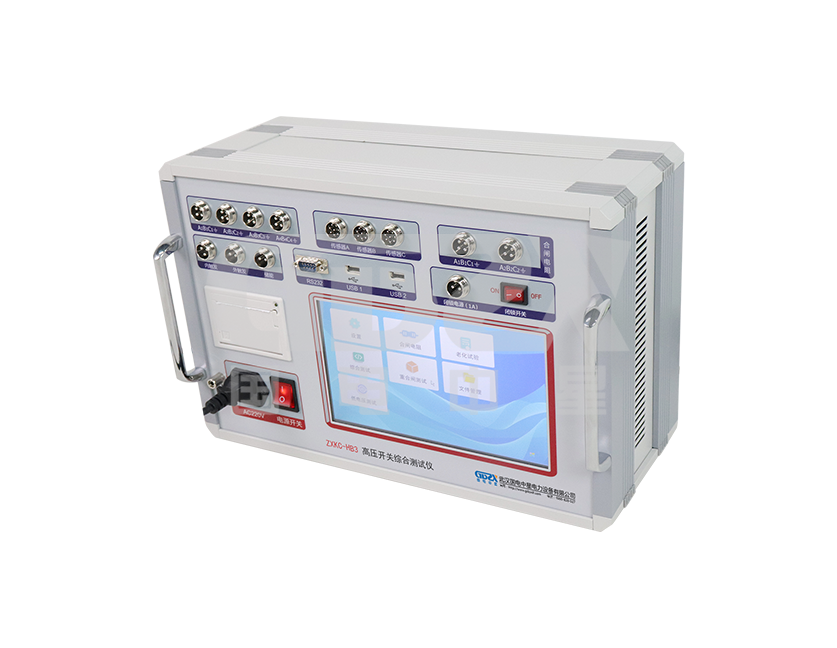

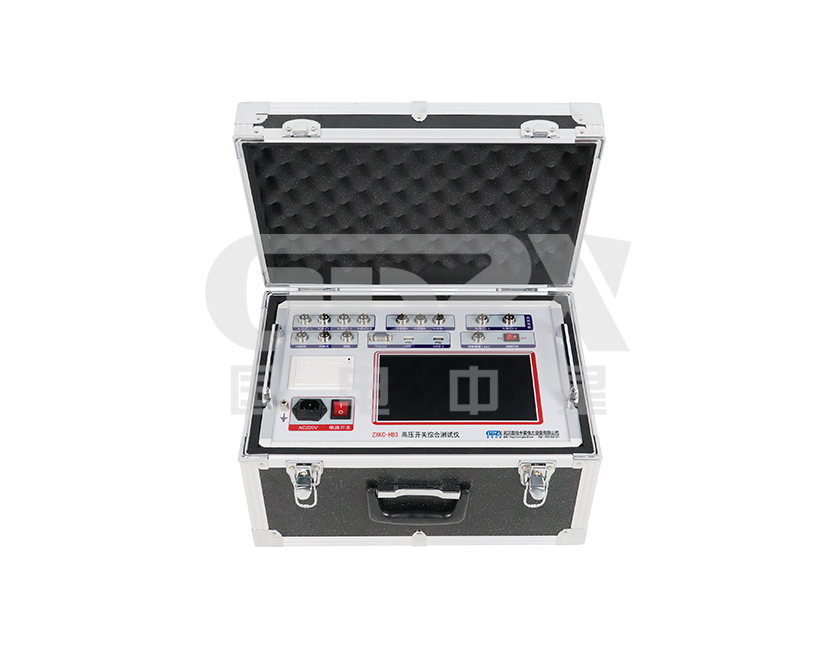

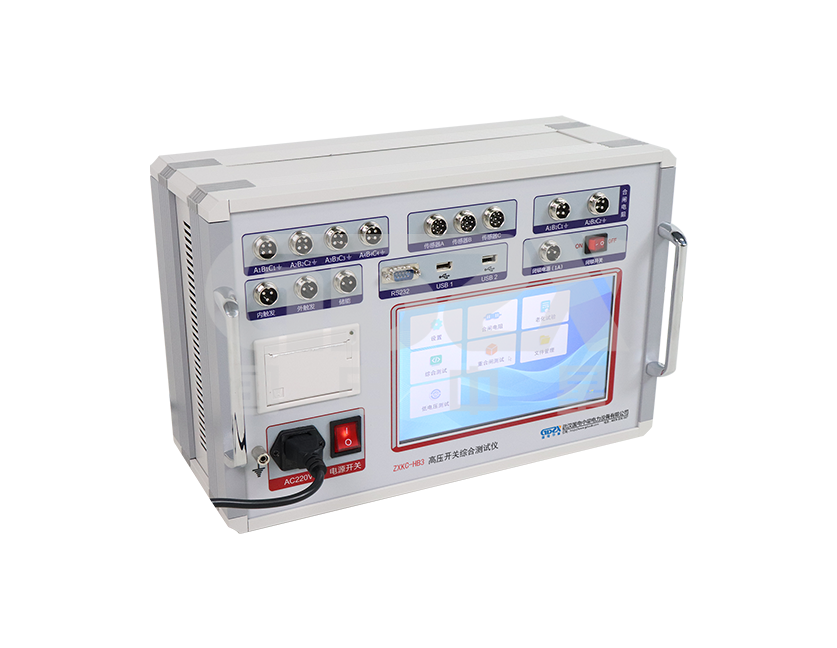

ZXKC-HB3高壓開關綜合測試儀
能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。
參考標準：
●高速熱敏打印機，方便現場打印測試數據
●機內集成式操作電源，無須現場二次電源
●配備2個USB接口，可接鼠標操作儀器
說明書
操作視頻ZXKC-HB3高壓開關綜合測試儀能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。
1、本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。9寸彩色大屏，windows操作系統，可滿足500KV變電站內可靠使用，觸摸屏，支持中英文輸入，便于現場操作人員使用。
2、高速熱敏打印機，方便現場打印測試數據。
3、機內集成式操作電源，無須現場二次電源，使用方便快捷?？商峁〥C6～270V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
4、配備直線傳感器、旋轉傳感器、萬能傳感器、激光傳感器（選配）以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
5、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
6、開關動作一次，得到所有數據及圖形，測試數據和圖形同屏顯示，速度可進行再計算，無需再測試。
7、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。

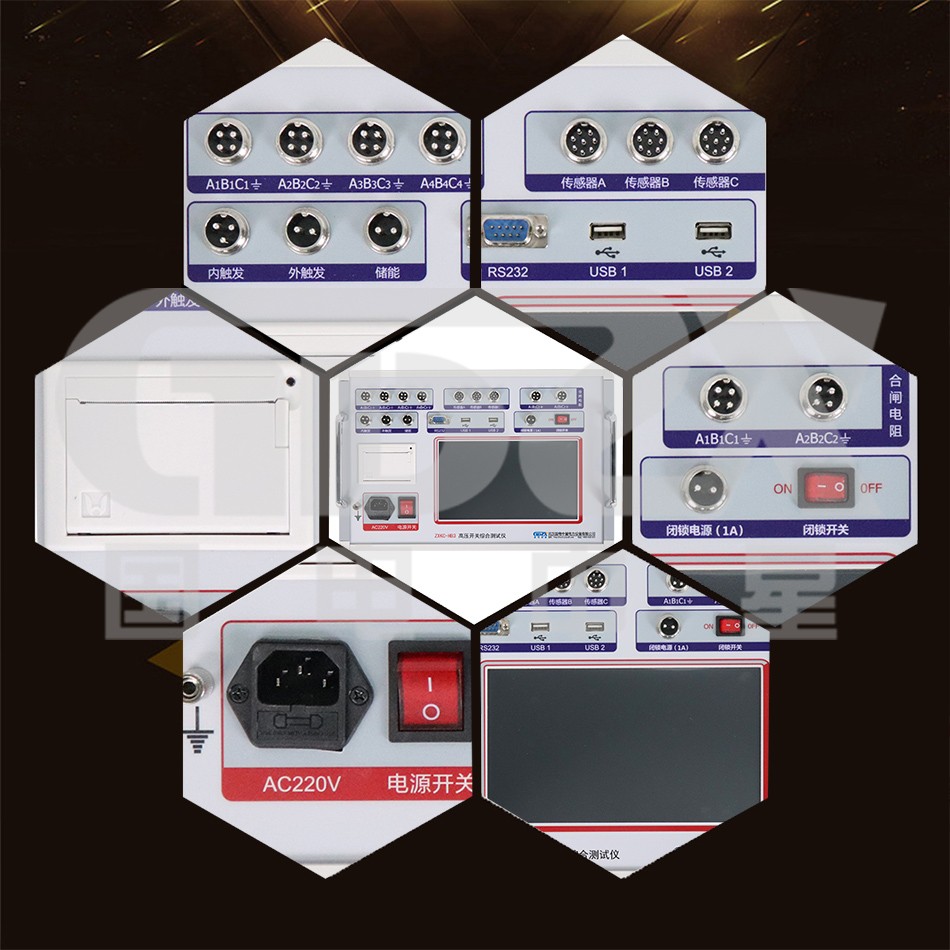

8、配備2個USB接口，可接鼠標操作儀器，可直接把數據保存到U盤，上傳到計算機進行分析、保存。RS232接口聯機操作（選配）、WIFI操作選配。
9、同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、3/6路合閘電阻、1路速度(3路速度選配)。
10、內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
11、內部抗干擾電路可滿足500KV變電站內可靠使用。
技術參數 | 詳細參數 |
時間測量（12路） | 固有分閘（合閘）時間 |
分閘（合閘）相內不同期 | |
分閘（合閘）相間不同期之差 | |
合閘（分閘）彈跳時間（彈跳次數） | |
不同期測試范圍：0.10ms～99ms，分辨率：0.01ms | |
內觸發測試范圍：0.10ms～999ms，分辨率：0.01ms,1000ms～9999ms,分辨率：0.1ms, 10000ms～200000ms分辨率：1ms | |
外觸發測試范圍：0.01ms～200s | |
在1000ms以內準確率：0.05%±1個字 | |
合閘電阻測量（3/6路） | 固有分閘（合閘）時間 |
分閘（合閘）相內不同期 | |
分閘（合閘）相間不同期 | |
合閘電阻投入時間、電阻值 | |
0~1300Ω，分辨率：1Ω，精度：3% | |
測量范圍 | 30～10KΩ,分辨率0.1Ω，準確度：≤1%±2個字 |
測量速度 | 剛分（剛合）速度 |
指定時間段（行程段或角度段）平均速度 | |
測速范圍 | 1mm傳感器 0.01～25.00m/s |
0.1mm傳感器 0.001～2.50m/s | |
345°角度傳感器 0.01～25.00m/s | |
激光傳感器0.01～15.00m/s | |
行程測量 | 動觸頭行程（行程）（3路行程測量選配） |
接觸行程（開距） | |
超行程 | |
過沖行程或反彈 | |
測量范圍 | 直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm |
旋轉傳感器：345о，測量范圍：0-1000mm，分辨率:0.08о。此傳感器有15度的無效區，安裝時在儀器可看到傳感器有效區域，數值顯示在160-200度左右為佳 | |
加速度傳感器測量范圍：0-300mm，分辨率:0.1mm | |
線圈電流 | 最大電流20A,分辨率：0.01A |
線圈電阻測量范圍 | 0～2000Ω,分辨率：0.01Ω |
儀器電源 | AC220V ± 10%；50Hz ± 10% |
直流電源輸出 | DC6～270V連續可調，DC24V≤15A（短時），DC220V≤ 20A(短時) |
外觸發觸發電壓 | AC/DC10-300V，電流≤120A |
隔離開關測量范圍 | 電壓輸出：DC6～270V（可調） |
電源輸出時間：0.01-20秒（可設置） | |
斷口信號最大采集時間為200秒 | |
可測斷口合、分閘時間、三相不同期、彈跳時間及次數 | |
主機體積 | 400×263×175mm |
使用環境 | -20℃~+50℃ |
相對濕度 | ≤90% |
-
