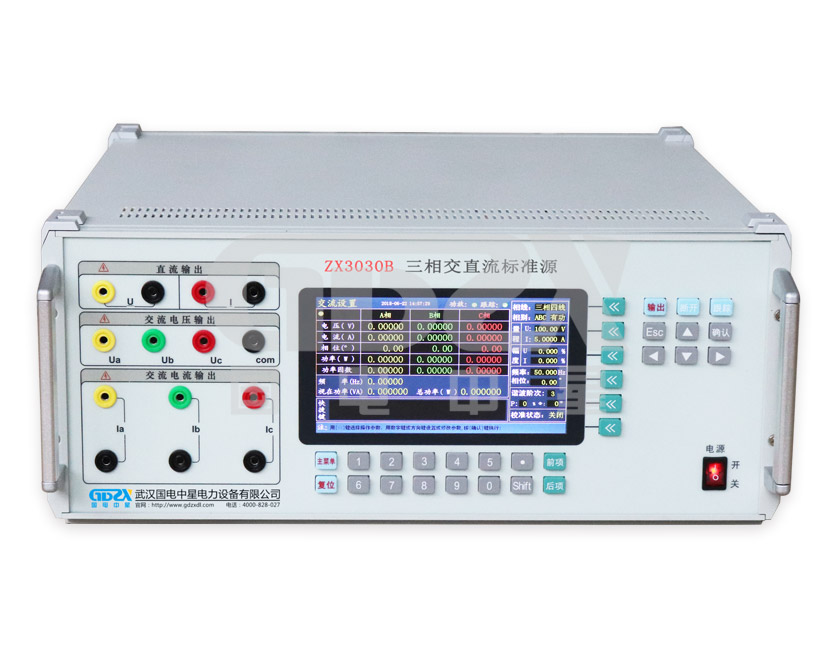

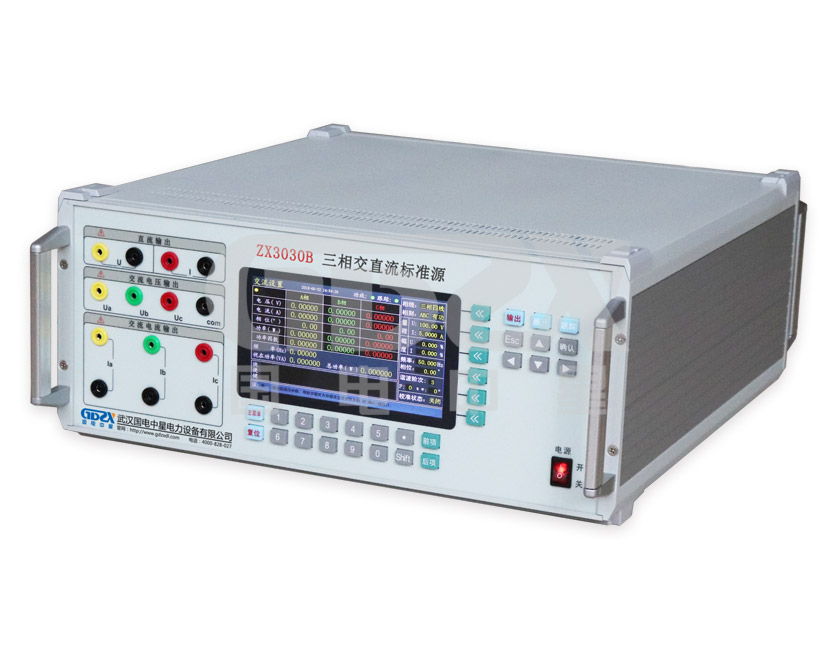

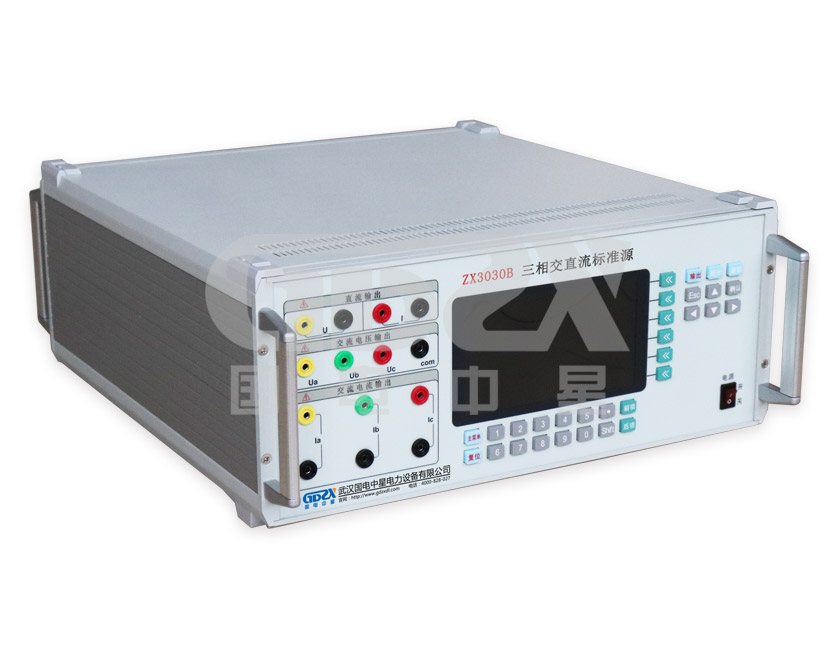

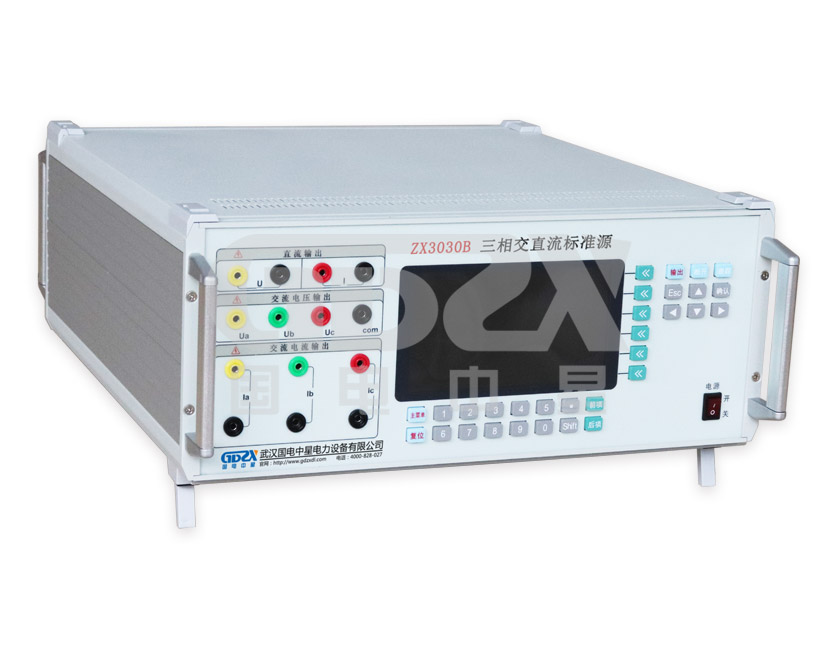

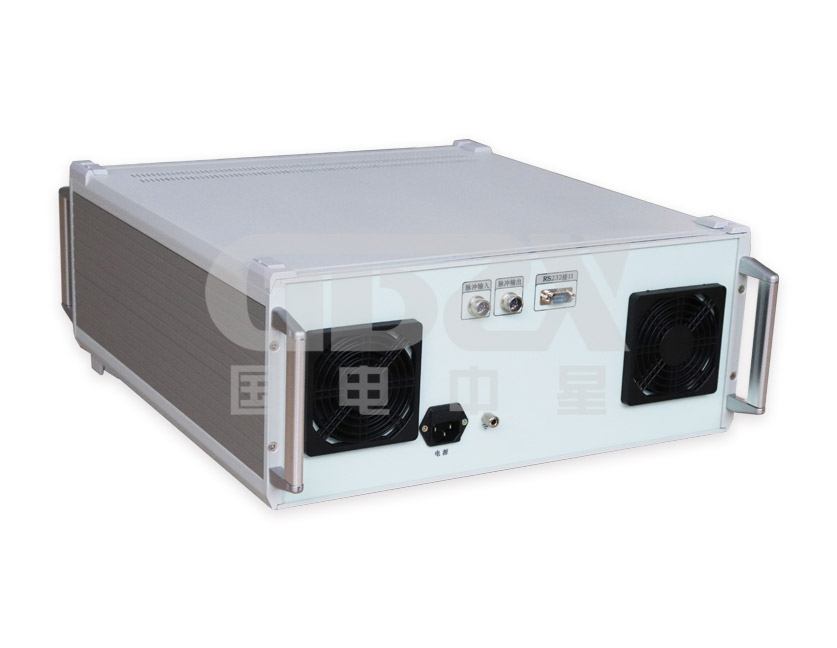

ZX3030B三相交直流標準源是本公司開發研制的高精度多功能標準源【源表一體便攜式檢定裝置】系列產品之一。本儀器的核心技術是ARM+FPGA；高速高精度D/A轉換器與直接數字合成技術（DDS）。產品內置高精度參數標準，采用模擬閉環反饋和數字PID調節,使輸出電壓、電流、頻率、相位、功率、電能（選項）等即為長期穩定跟蹤設置數據。
ZX3030B三相交直流標準源具有精度高、工作穩定可靠、操作方便靈活等特點。

產品別稱

三相交直流指示儀表檢定裝置、三相多功能電能表檢定裝置、電能表現場校驗儀 、三相交直流儀表校驗裝置、三用表校驗裝置、交直流標準源、三相程控精密測試電源、標準測試電源、三相標準源

1、交流輸出：
 1）輸出電壓電流：
  a.輸出電壓范圍：0 ~ 600V
  b.額定電壓量程：25V、50V、100V、200V、400V、600V
  c.輸出電流范圍：0 ~ 24A
  d.額定電流量程：0.1A、0.5A、1A、5A、10A、20A
  e.電壓電流調節范圍：0～120%
  f.電壓電流調節細度：5×10^－5
  g.電壓電流準確度：誤差≤0.03%（讀數）±0.02%（滿度）；0.05級
  h.電壓電流輸出功率：各額定量程  滿度100%
                      輸出時，輸出功率不小于20W
 2）輸出頻率：
  a.頻率范圍：45Hz ~ 65Hz
  b.頻率分辨率：0.001Hz
  c.準確度： 0.01Hz
 3)輸出相位：
  a.輸出范圍：0.00 °~359.99 °
  b.調節細度 0.010
  c.輸出準確度：0.1°
 4)輸出諧波：
  a.諧波2～32次，
  b.幅度0～20%，
  c.各次諧波相位細度0.010·N（N為諧波次數）
 5)輸出功率：
  a.輸出功率范圍：額定電壓量程與額定電流量程任意組合
  b.輸出準確度：在各額定功率量程范圍符合0.1、0.05 級準確度
                無功功率準確度下降一個等級
 6)輸出波形失真度：
  a.交流電壓、電流輸出波形失真度≤0.3%
 7)電能表測量：

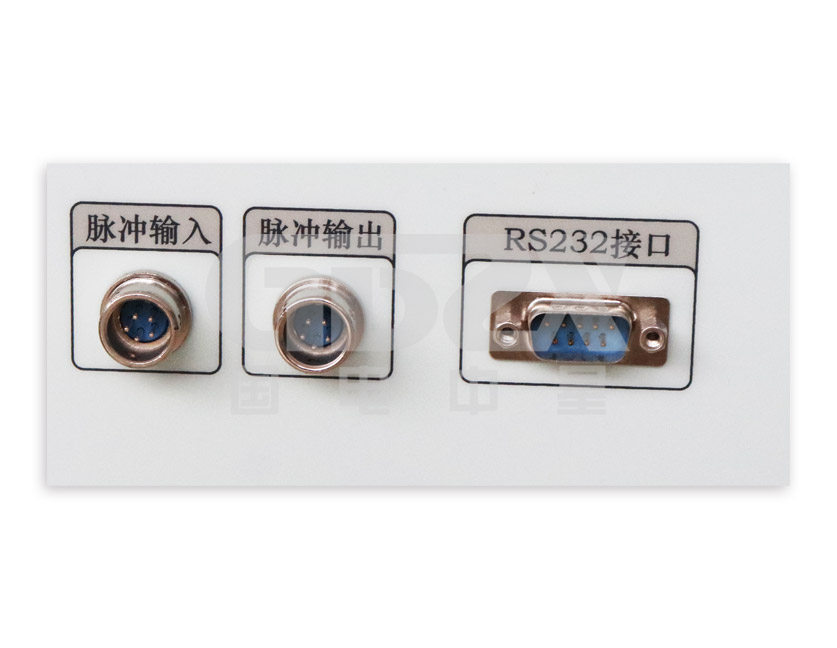

  a.綜合誤差:0.1、0.05% FS (脈沖輸出 ≤90kHz；三相額定值=60kHz)
2、直流輸出：
 1)直流電壓量程:75mV，1V,3V,7.5V,15V,30V, 每檔輸出容量100mA；
                75V、150V、300V、600V，1000V每檔輸出容量40mA；
 2)直流電流量程:30uA、300uA、3mA、30mA、輸出容量9VA；
                300mA、0.5、1、2.5、5A 、10A 、20A輸出容量10VA；
 3)直流電壓、電流調節范圍0～120% FS，調節細度5×10－5；
 4)直流電壓、電流輸出穩定度　U：≤0.01% FS/100s,I：≤0.02% FS/100s；
 5)直流電壓額定量程準確度：誤差≤0.06%（讀數）±0.04％（滿度）；0.1級
                           誤差≤0.03%（讀數）±0.02％（滿度）；0.05級
 6)直流電流額定量程準確度：誤差≤0.06%（讀數）±0.04％（滿度）；0.1級
                           誤差≤0.03%（讀數）±0.02％（滿度）；0.05級
 7)直流75mV輸出（負載≥200Ω）準確度 ：
   誤差≤0.12%（讀數）±0.08％（滿度）；0.2級
   誤差≤0.06%（讀數）±0.04％（滿度）；0.1級
3、其它：

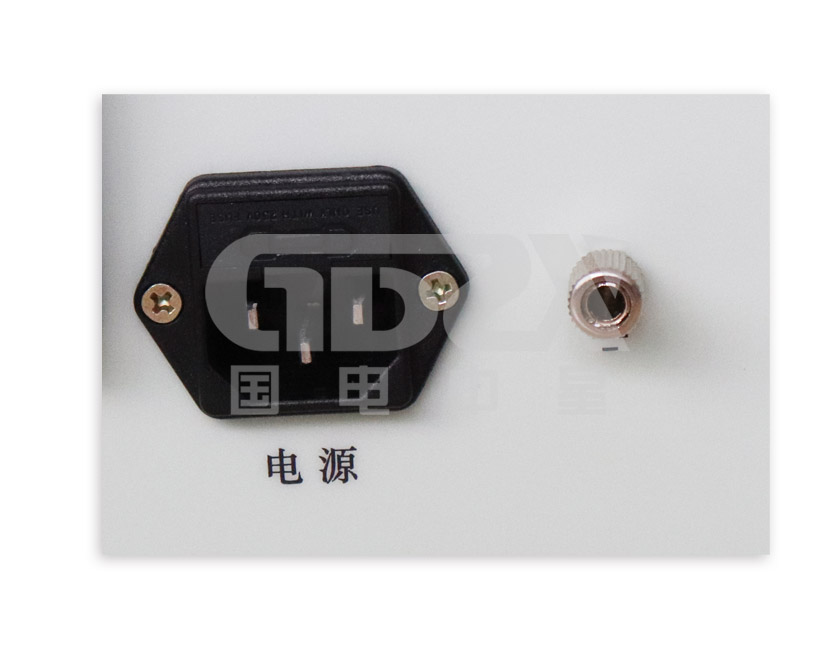

 1)工作電源：單相 220V±10%，50Hz±5%。
 2)使用環境：溫度 20℃±10℃，相對濕度 ≤85%RH
 3)體積重量：460×480×200mm，約18kg

注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027

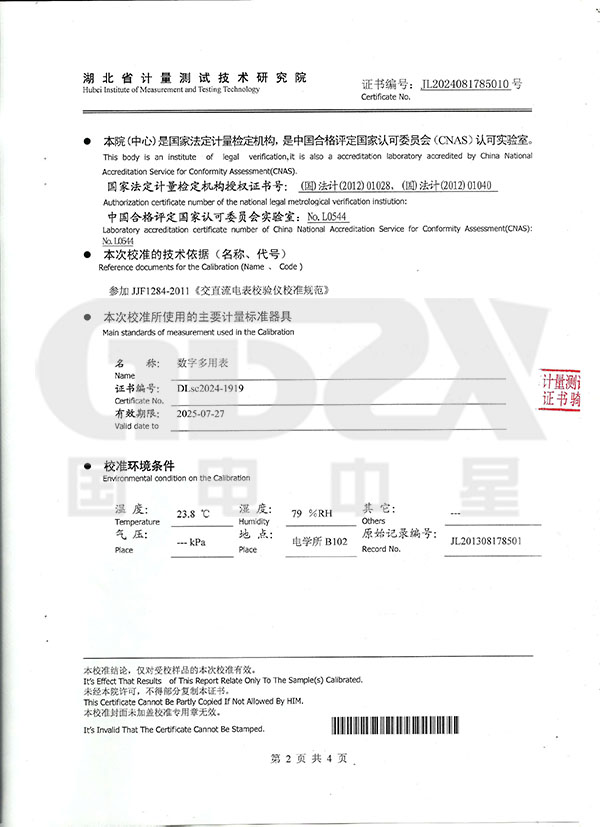

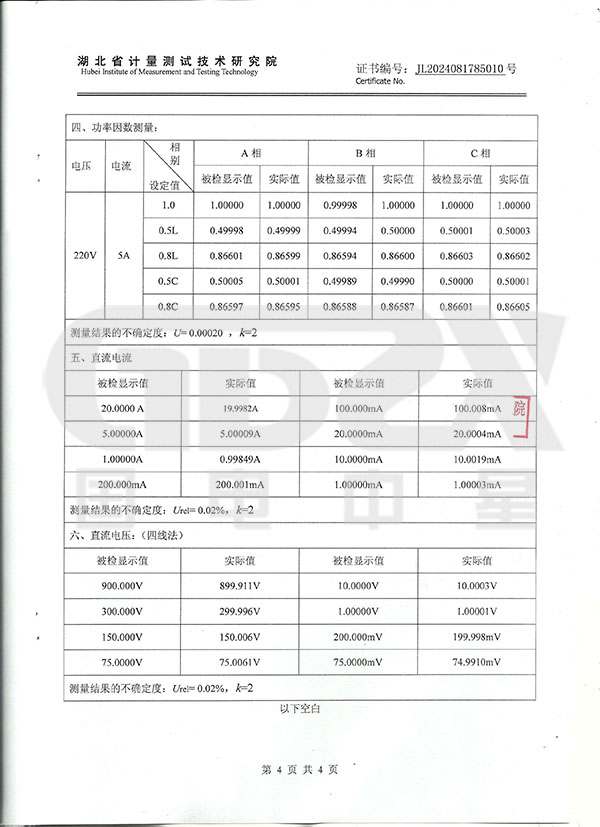

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理 體系要求、GB/T28001-2011職業健康安全管理體系要求。
