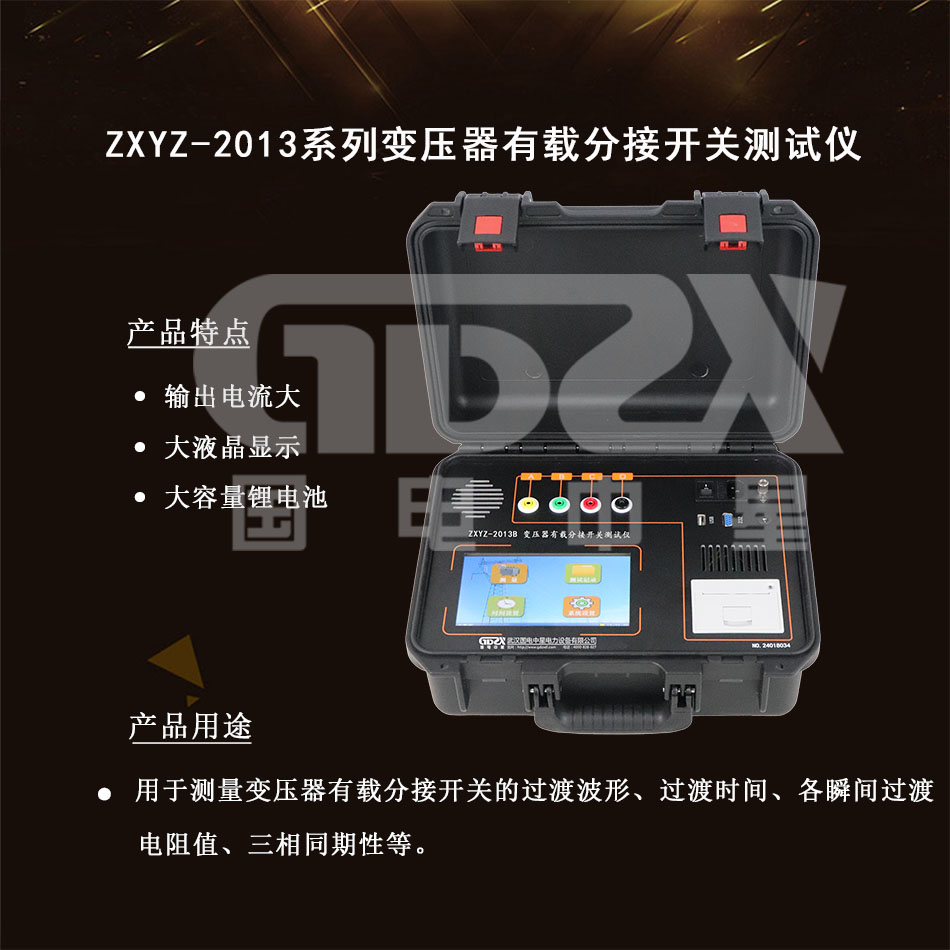

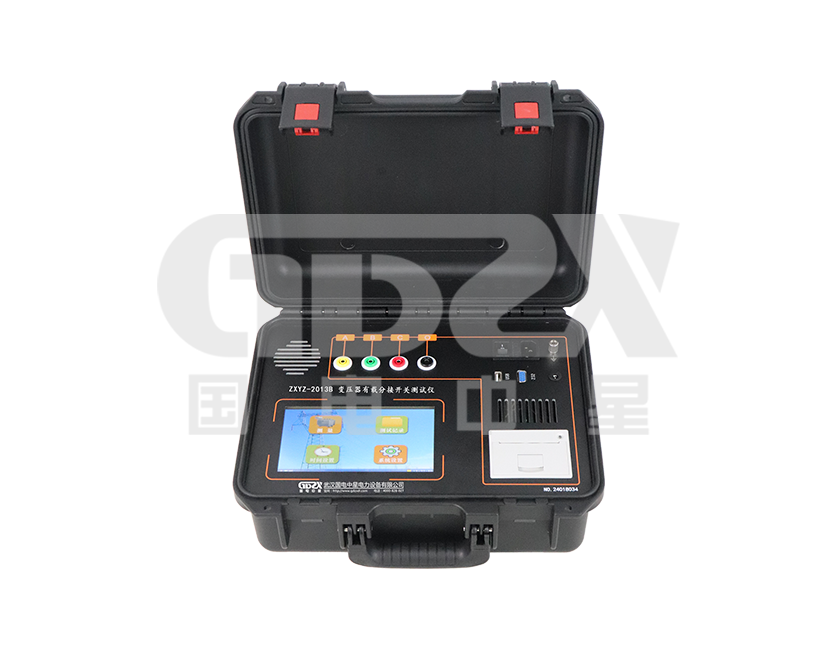

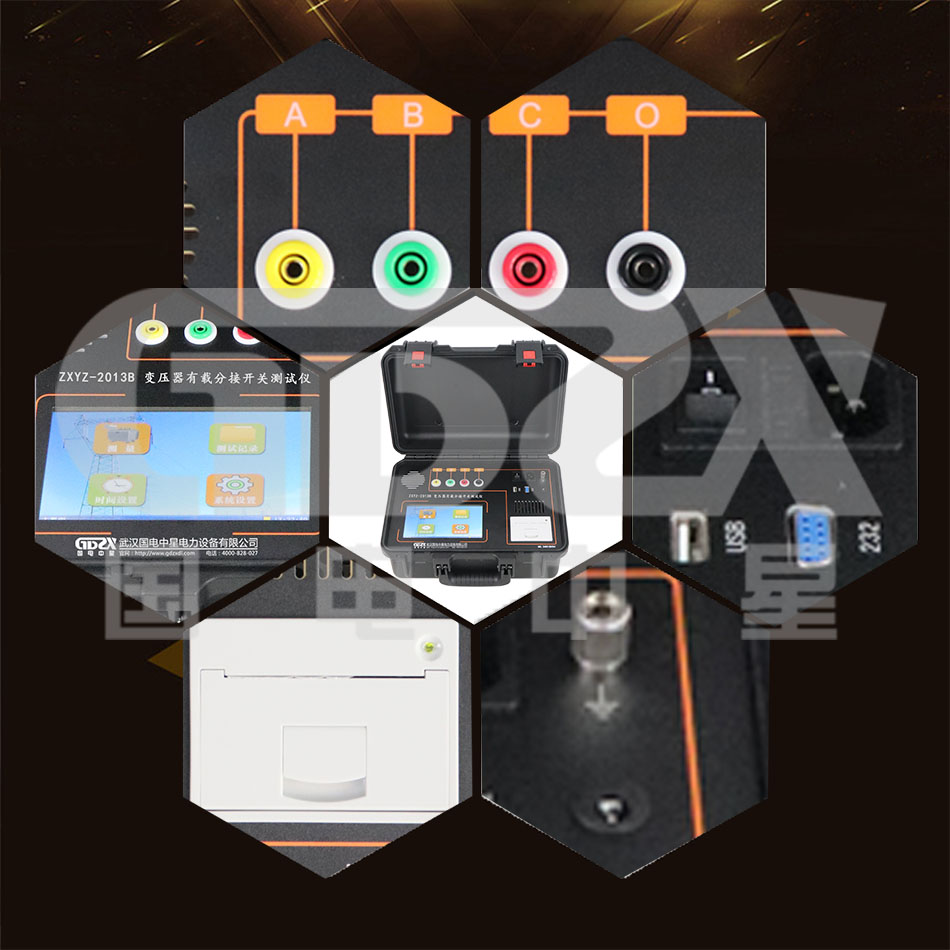

ZXYZ-2013系列變壓器有載分接開關測試儀
用于測量變壓器有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。
參考標準：
●測試Yn、Y、D型變壓器,阻值不用換算直接顯示
●波形顯示根據采樣值自動調整電阻、時間值幅值
●具有完善的保護電路，可靠性強
說明書
操作視頻ZXYZ-2013系列變壓器有載分接開關測試儀智能化程度高，全部中文菜單提示，操作簡單。儀器體積小，重量輕，抗干擾能力強，大大減輕了現場工作人員的勞動強度，是發供電單位，變壓器制造行業保障安全生產，提高產品質量的理想儀器。
1. 儀器輸出電流大，重量輕；
2. 測試Yn、Y、D型變壓器,阻值不用換算直接顯示；
3. 可帶繞組、不帶繞組測量；
4. 波形顯示根據采樣值自動調整電阻、時間值幅值
5. 具有完善的保護電路，可靠性強；
6. 7寸的大液晶顯示，便于現場操作；
7. 內部可以自動保存500組數據。
技術參數 | 詳細參數 | |
輸出電流 | 2.0A、1.0A、0.5A、0.2A
| |
測量范圍 | 過渡電阻 | 0.3Ω～5Ω(2.0A) 1Ω～20Ω(1.0A) 5Ω～40Ω(0.5A) 20Ω～100Ω(0.2A) |
過渡時間 | 0～320ms | |
開路電壓 | 24V | |
測量精度 | 過渡電阻 | ±(5%讀數±0.1Ω) |
過渡時間 | ±(0.1%讀數±0.2ms) | |
采樣速率 | 20kHz | |
存儲方式 | 本機存儲 | |
外形尺寸 | 主機：360*290*170 （mm） | |
線箱：360*290*170（mm） | ||
儀器重量 | 主機6KG | |
線箱4.5KG | ||
測試線長度 | 標配13米，長度可以定制 | |
環境溫度 | -10℃～50℃ | |
環境濕度 | ≤85%RH | |
工作電源 | AC220V±10% | |
電源頻率 | 50±1Hz | |
ZXYZ-2013系列變壓器有載分接開關測試儀選型一覽表 | |
型號 | 規格 |

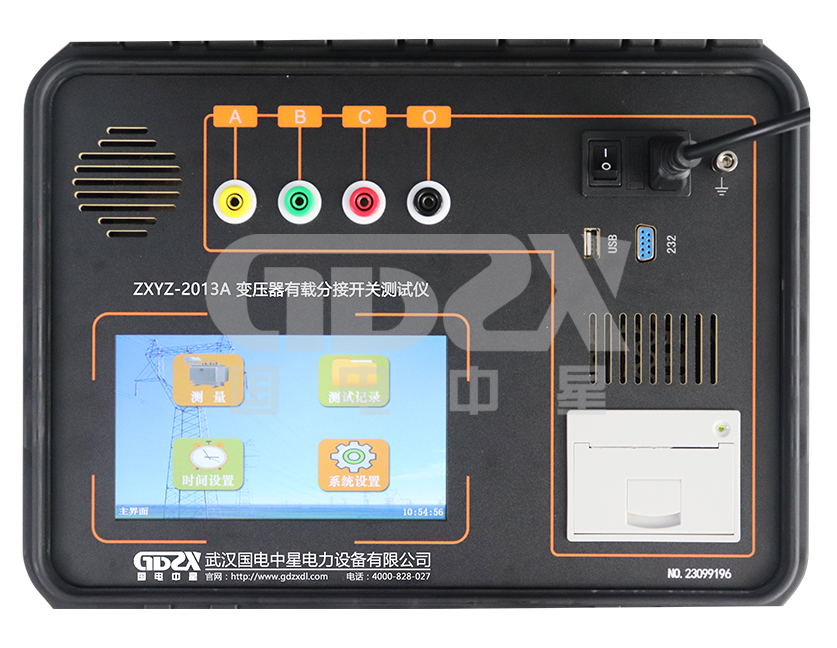

ZXYZ-2013A | 不帶可充電鋰電池 |

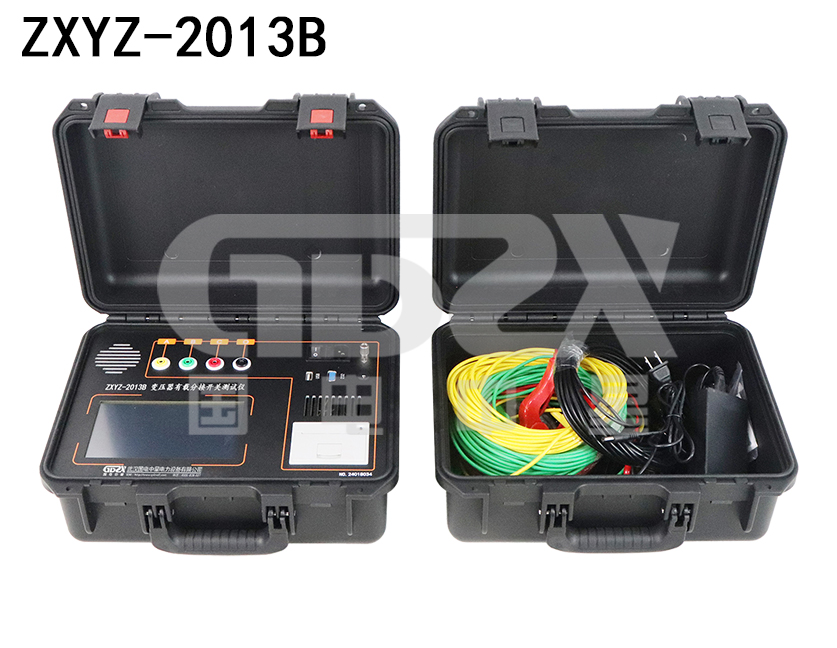

ZXYZ-2013B | 帶可充電鋰電池 |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
