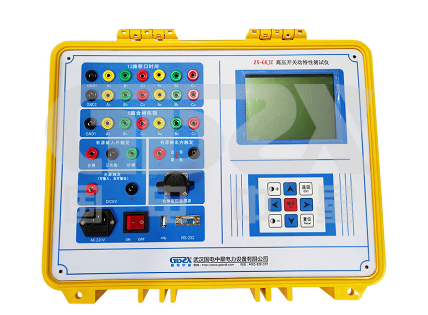

高壓開關動特性測試儀動作與時間測試方法

高壓開關動特性測試儀動作與時間測試方法

1、內直流電源主控

連接分+、合+、負 直流輸出線。

電源選擇置內，調整所需操動電壓值。

1)操動控制置程控時，在主機上設置必要參數后，按分合鍵設置分(合)操作方式，按操作鍵顯示請稍候，自動送電采樣。

2)操動控制置手動時，在主機上設置必要參數后，按分合鍵設置分(合)操作方式，按操作鍵顯示請稍候后，再按手分(手合) 按鈕送電采樣。

2、外直流電源通過儀器主控

連接分+、合+、負 直流輸出線外，還需連接外電源 +、 - 直流輸入線電源選擇置外，電壓表顯示接入電壓值。

1)操動控制置程控時，在主機上設置必要參數后，按分合鍵設置分(合)操作方式，按操作鍵顯示請稍候，自動送電采樣。

2)操動控制置手動時，按手分 (手合) 按鈕送電采樣。如需測試數據，在主機上設置必要參數后，按分合鍵設置分 (合) 操作方式，按操作鍵顯示請稍候后，再按手分(手合) 按鈕送電采樣。

3、交(直)流倒采樣 (外同方式)

開關自行電動操作，高壓開關動特性測試儀只完成采樣任務時；或交流操作機構，無法由儀器主動控制時，需要選擇交(直) 流倒采樣 (外同步方式)。

電源選擇置外，不需連結外電源 +、- 直流輸入線，但須并接上述分+、合+、負 至分(合)閘控制制回路。

操動控制置手動，在主機上設置必要參數后，按分合鍵設置分(合)操作方式，按操作鍵顯示請稍候后，再由開關另行操作分 (合)閘，開關動作后，高壓開關動特性測試儀同步采樣。

注意事項：

1、在采用內、外直流電源操動控制置手動時，按分合鍵設置分(合) 操作方式，按操作鍵顯示請稍候后，按手分(手合) 按鈕送電前，儀器應一直保持請稍候畫面。否則是開關操動機構端子上已有電壓信號串進來(如通過信號燈，或交流電源通過負線單線串入)。

2、在交(直)流倒采樣時 (外同步方式): 按分合鍵設置分(合)操作方式，按操作鍵顯示請稍候后，開關另行操作分(合) 閘開關動作前，儀器應一直保持請稍候畫面。否則是開關操動機構端子上已有電壓信號串進來(如通過信號燈，或交流電源通過負線單線串入)。
