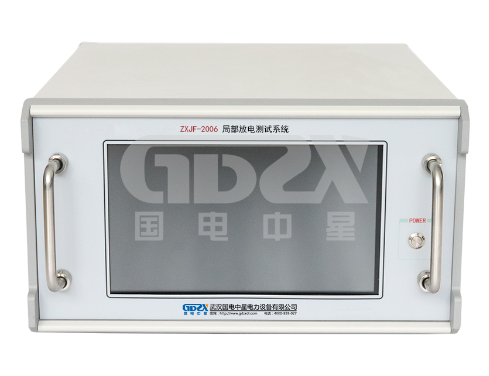

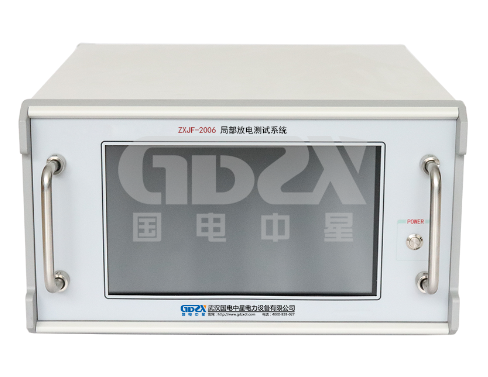

ZXJF-2006局部放電測試系統：電力設備智能檢測新標桿

隨著電力設備狀態檢測需求的不斷提升，局部放電檢測技術作為評估絕緣性能的關鍵手段，正在向智能化、高精度方向快速迭代。ZXJF-2006局部放電測試系統憑借其全數字化架構與創新功能設計，為電力設備檢測領域提供了一套高效、可靠的解決方案。本文將深入解析該系統的技術優勢與應用價值。

一、革新性架構：數字化賦能檢測效率

傳統局部放電檢測設備依賴物理旋鈕與示波管操作，存在校準復雜、數據記錄不便等痛點。ZXJF-2006通過三大核心革新實現技術突破：

10.1英寸電容式觸摸屏：以直觀的交互界面替代傳統示波管，支持多點觸控操作，顯著提升參數調節效率；

32位高性能單片機平臺：集成一鍵自動校正、分壓比靈活設置（0-150kV量程）、串口數據上傳功能，減少人為操作誤差；

四通道同步采集系統：支持多試品并行檢測，配合九種頻帶組合（10kHz-300kHz），可適應6pF至250μF寬范圍電容負載。

二、核心技術指標解析

抗干擾設計：雙時間窗技術（窗寬5°-170°可調，旋轉角度170°）結合動態噪聲抑制算法，保障復雜工況下的信號保真度；

動態響應范圍：放大器提供6檔粗調（步進20dB）與20dB細調，支持±3%精度脈沖峰值顯示。

2. 安全與兼容性設計

大電流承載能力：平衡電路最大允許電流達300A（250μF電容負載），滿足高壓GIS、變壓器等大型設備檢測需求；

智能保護機制：分壓比自適應配置功能可動態匹配試驗電壓，防止過載風險。

三、典型應用場景

電力設備預防性維護：精準識別變壓器、GIS、電纜等設備的早期絕緣缺陷；

制造過程質量管控：配合校正脈沖發生器實現出廠設備放電量標準化檢測；

科研實驗支持：橢圓掃描時基支持50-400Hz多頻模式，滿足定制化研究需求。

四、行業應用價值

ZXJF-2006通過輕量化設計（12.5kg）與工業級可靠性（370×460×215mm緊湊結構），已廣泛應用于：

電網公司：變電站設備狀態評估

裝備制造商：高壓電器出廠測試

科研機構：新型絕緣材料性能研究
      其檢測數據可通過RS-232接口接入SCADA系統，為智能電網狀態監測體系提供關鍵數據節點。

作為新一代智能檢測裝備，ZXJF-2006局部放電測試系統通過數字化重構檢測流程，在靈敏度、易用性、安全性三個維度樹立了行業標桿。隨著"雙碳"目標下電力設備檢測標準的持續升級，該技術將為電力系統可靠運行提供更強大的技術保障。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
