不同接地系統中接地阻抗規定值標準要求

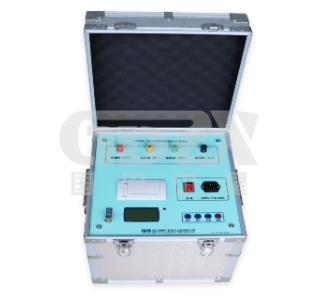

接地阻抗規定值

有效接地系統：

z≤2000/或 z≤0.5Ω(當I>4000A 時)

式中

I一經接地裝置流入地中的短路電流(A)；

Z-考慮季節變化的最大接地阻抗(Ω)。

注：當接地阻抗不符合以上要求時，可通過技術經濟比較增大接地阻抗，但不得大于5Ω。同時應結合地面電位測量對接地裝置綜合分析。為防止轉移電位引起的危害，應采取隔離措施。

非有效接地系統

1、當接地網與1kV及以下電壓等級設備共用接地時，接地阻抗 Z≤120/I；

2、當接地網僅用于1kV以上設備時，接地阻抗 Z≤250/I；

3、上述兩種情況下，接地阻抗一般不得大于10Ω。

1kV以下電力設備

使用同一接地裝置的所有這類電力設備，當總?cè)萘?gt;100kVA時，接地阻抗不宜大于4Ω；

如總?cè)萘?lt;100kVA時，則接地阻抗允許大于4Ω，但不大于10Ω。

獨立微波站

接地阻抗不宜大于5Ω。

獨立避雷針

接地阻抗不宜大于 10Ω；

注：當與接地網連在一起時可不單獨測量。

發電廠煙囪附近的吸風機及該處裝設的集中接地裝置

接地阻抗不宜大于10Ω；

注：當與接地網連在一起時可不單獨測量。

獨立的燃油、易爆氣體儲罐及其管道

接地阻抗不宜大于 30Ω(無獨立避雷針保護的露天儲罐不超過10Ω。

露天配電裝置的集中接地裝置及獨立避雷針(線)

接地阻抗不宜大于10Ω。

有架空地線的線路桿塔

當桿塔高度在40m以下時，按下列要求：

當桿塔高度>4m時，則取下列值的50%；

但當土壤電阻率大于2000Ω·m時，接地阻抗難以達到15Ω時，可放寬至20Ω。

土壤電阻率<5002-m時，接地阻抗10Ω；

土壤電阻率500~1000Ω·m時，接地阻抗20Ω；

土壤電阻率1000~2000Ω·m時，接地阻抗25Ω；

土壤電阻率>20000Ω·m時，接地阻抗30Ω。

與架空線直接連接的旋轉電機進線段上避雷器

接地阻抗不宜大于3Ω；

無架空地線的線路桿塔

1、非有效接地系統的鋼筋混凝土桿、金屬桿：接地阻抗不大于30Ω；

2、中性點不接地的低壓電力網線路的鋼筋混凝土桿、金屬桿：接地阻抗不宜大于50Ω；

3、低壓進戶線絕緣子鐵腳的接地阻抗：接地阻抗不宜大30Ω。
