說明書

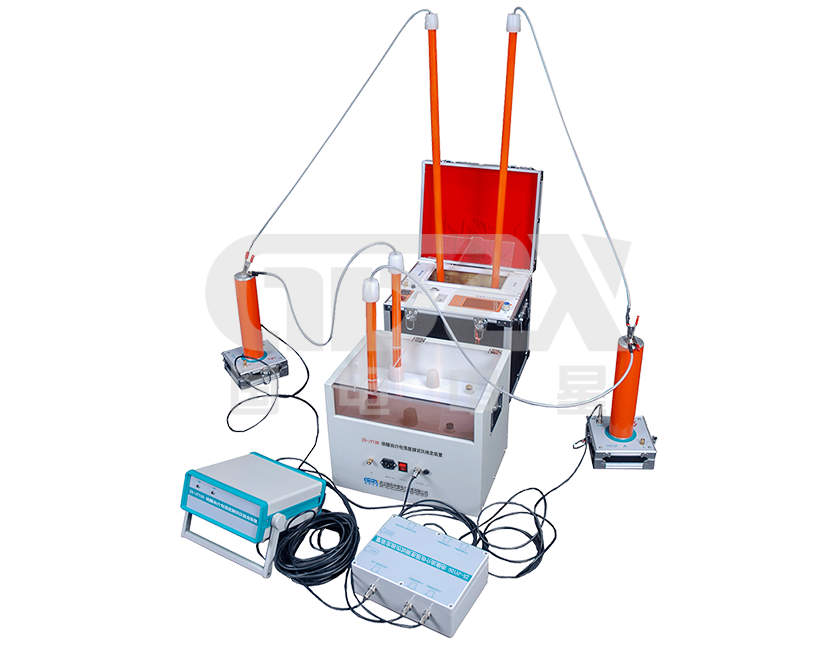

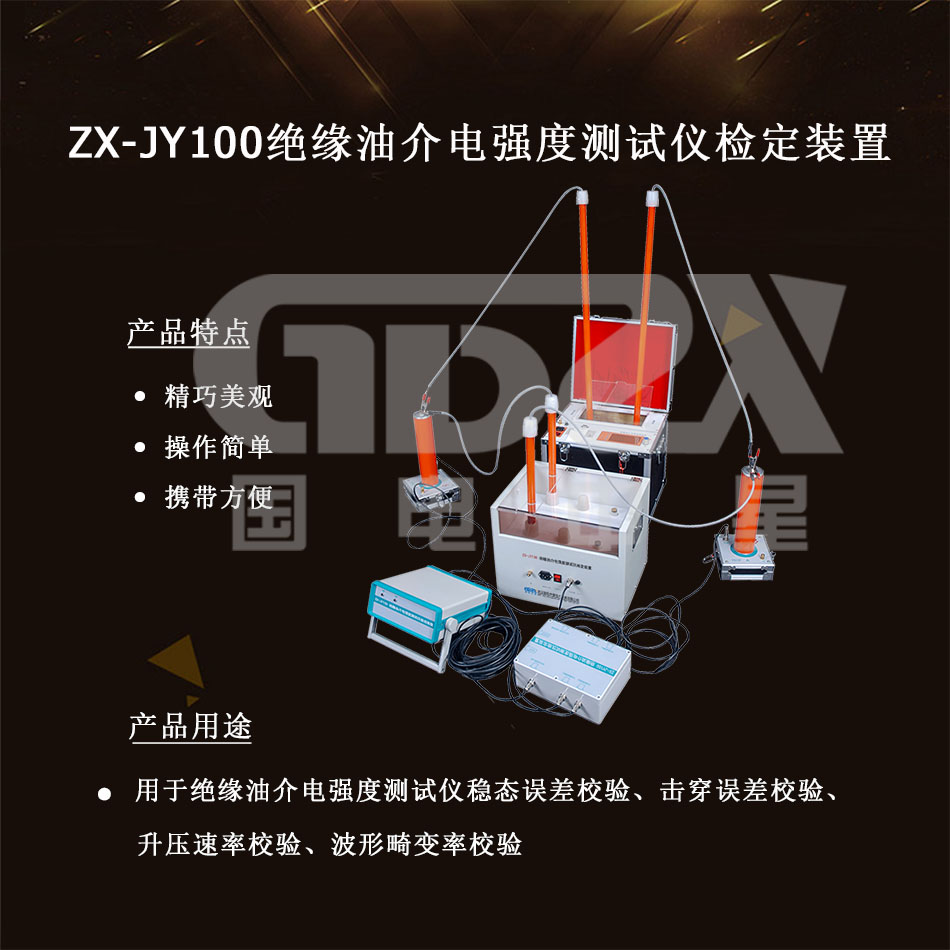

操作視頻GB8192絕緣油介電強度測試儀檢定裝置是針對電力試驗計量院所絕緣油介電強度測試儀計量校準而設計的專業儀器，儀器可以完成對絕緣油介電強度測試儀的擊穿電壓，升壓速率和波形畸變等性能參數檢測，自動給出檢測結果報告，該裝置以絕緣油介電強度測試儀擊穿瞬間的電壓作為檢測依據，計算儀器的誤差，相對于以往穩態校準的方式更直觀，準確和有效。用于絕緣油介電強度測試儀穩態誤差校驗、絕緣油介電強度測試儀擊穿誤差校驗、絕緣油介電強度測試儀升壓速率校驗、絕緣油介電強度測試儀波形畸變率校驗
1) 絕緣油介電強度測試儀檢定裝置是針對電力試驗計量院所絕緣油介電強度測試儀計量校準而設計的專業儀器
2) 儀器可以完成對絕緣油介電強度測試儀的擊穿電壓，升壓速率和波形畸變等性能參數檢測，自動給出檢測結果報告
3) 該裝置以絕緣油介電強度測試儀擊穿瞬間的電壓作為檢測依據，計算儀器的誤差，相對于以往穩態校準的方式更直觀，準確和有效。
4) 操作簡單，極易上手
5) 該儀器精巧美觀
6) 采用主動擊穿方式，在指定點構造擊穿條件，檢測被試品的擊穿電壓讀數誤差
7) 實時顯示被試品的輸出電壓波形，記錄被試品擊穿瞬間的電壓波形圖，可以方便的分析被試品的切斷時間
8) 2 路高壓信號采樣，同時檢測絕緣油介電強度測試儀的兩個高壓臂高壓信號
9) 儀器能夠自動生成格式規范的 WORD 試驗報告
10) 各種試驗的試驗環境設置和儀器設置自動保存
11) 自動計算各種試驗的試驗參數
12) 實時繪制試驗曲線，并且提供多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作
10KV～100KV測量誤差 | 小于0.2%RDG+0.04kv |
升壓速率測量誤差 | 小于0.5% |
時間讀數分辨率 | 39us |
供電電源 | AC220V±10% 50Hz |
最高測量電壓 | 100kv（-50kv～50kv，未連接擊穿控制箱） |
最高擊穿電壓 | 80kv |
分壓器電容值 | 10pf |
最高測量電壓 | 50kv（50Hz/60Hz） |
擊穿控制箱允許最大輸入電壓 | 80kv |
使用溫度范圍 | 0~50攝氏度，濕度<80% |
